電纜故障測試儀工作原理及各組件詳解

電纜故障測試儀是一種專門用于檢測和定位電纜故障的儀器。它的工作原理是向電纜發送一個高頻脈沖信號，當脈沖信號遇到電纜中的故障點時，會產生反射波。通過測量脈沖信號從發射到返回的時間，結合電磁波在電纜中的傳播速度，就可以計算出故障點到測試點的距離。

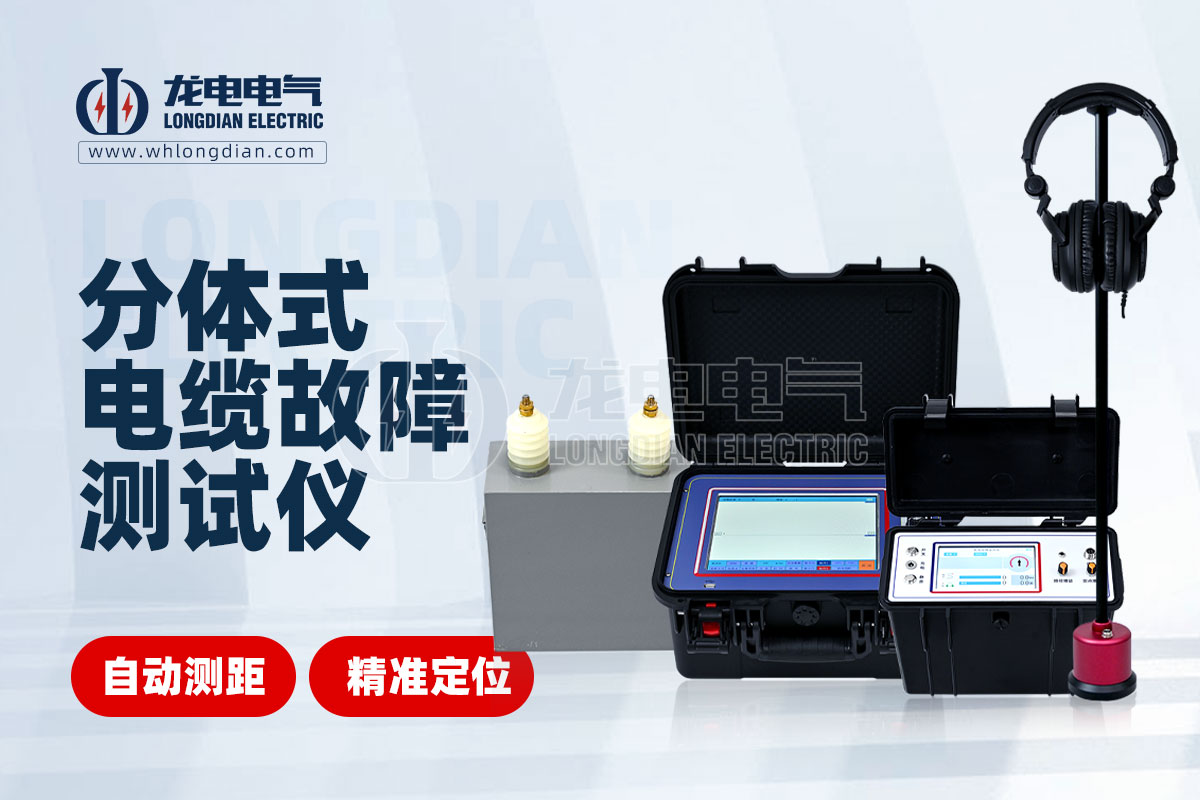

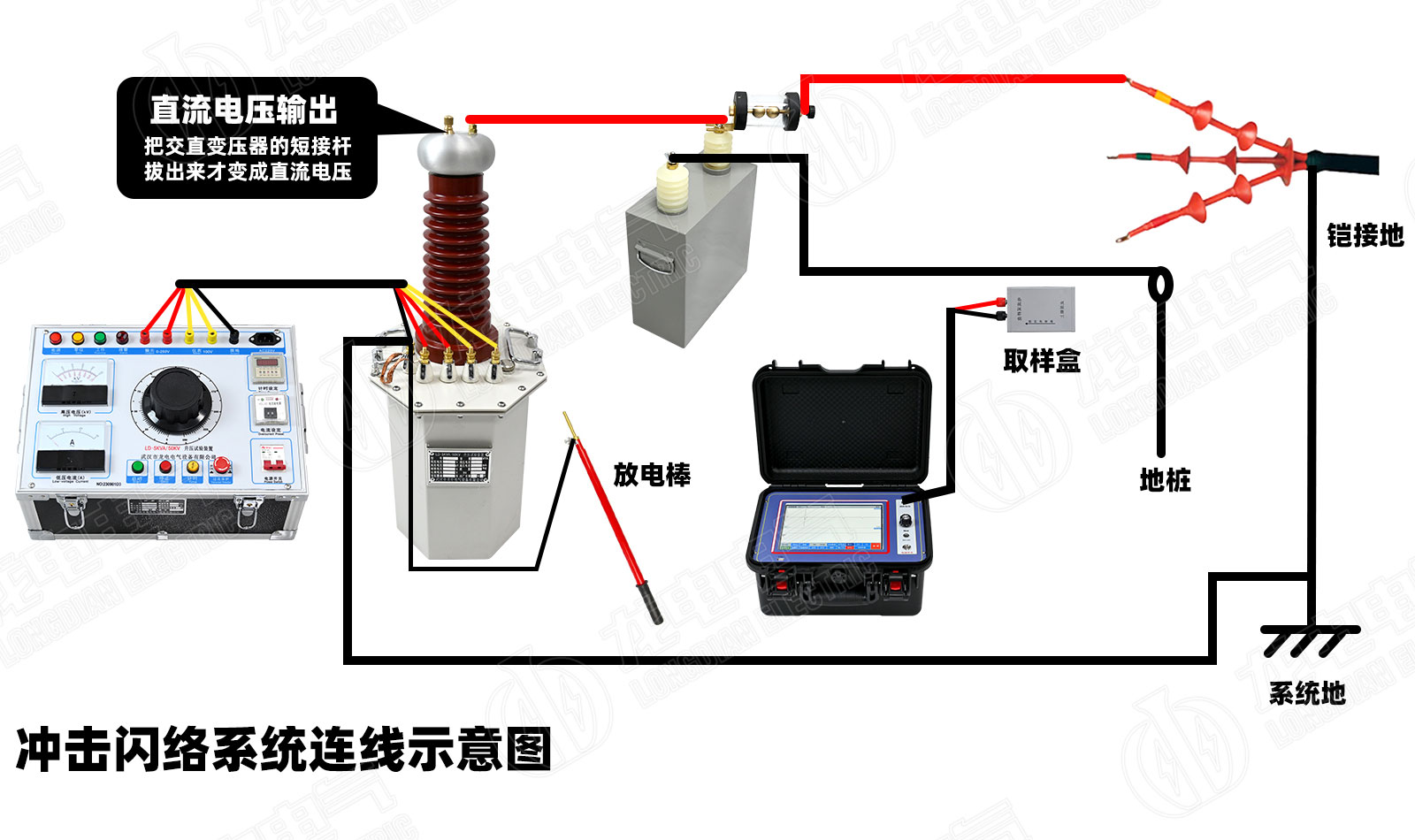

電纜故障測試儀各組件功能詳解

測距主機：

◆ 核心控制單元：控制整個測試過程，包括脈沖信號的產生、接收、信號處理和顯示。

◆ 信號發生器：產生高頻脈沖信號，并將其注入到電纜中。

◆ 信號接收器：接收從故障點反射回來的信號。

◆ 信號處理器：對接收到的信號進行放大、濾波、數字化處理，并計算故障距離。

◆ 顯示屏：顯示測試結果，包括故障距離、波形等。

高壓電容：

◆ 能量存儲：用于存儲能量，并在瞬間釋放，產生高壓脈沖。

◆ 脈沖形成：高壓電容的容量決定了脈沖的能量和幅值。

球隙：

◆ 過壓保護：當電壓超過一定值時，球隙會自動放電，將多余的能量釋放掉，保護儀器和操作人員。

采樣盒：

◆ 信號采集：用于采集反射回來的信號。

◆ 模數轉換：將連續的模擬信號轉換為數字信號，以便計算機進行處理。

◆ 數據存儲：將采集到的數據存儲起來，以便后續分析。

聲磁同步定點儀：

◆ 故障精確定位：通過測量電磁波和聲波的傳播時間差，來更精確地確定故障點的位置。

◆ 提高定位精度：尤其適用于長距離電纜或復雜線路的故障定位。

聲磁同步定點儀的工作原理

聲磁同步定點儀是電纜故障測試儀中一種常用的輔助定位設備。它的工作原理是基于電磁波和聲波在不同介質中的傳播速度不同。

◆ 電磁波傳播：當電纜發生故障時，產生的電磁波會沿著電纜迅速傳播，并到達故障點。

◆ 聲波產生：電磁波在故障點產生電火花，電火花會產生聲波。

◆ 信號接收：聲磁同步定點儀分別接收電磁波和聲波信號。

◆ 時間差測量：通過測量電磁波和聲波到達接收器的的時間差，結合電磁波和聲波在電纜中的傳播速度，可以計算出故障點到接收器的距離。

故障定位的常見方法

◆ 時域反射法（TDR）：通過分析反射波形的時間延遲來確定故障點的位置。

◆ 頻域反射法（FDR）：通過分析反射波形的頻率特性來確定故障點的位置。

◆ 超聲波法：利用超聲波在電纜中的傳播特性來檢測故障。

影響測試精度的因素

◆ 電纜類型和長度

◆ 故障類型和阻抗

◆ 環境干擾

◆ 儀器性能

◆ 測量誤差

電纜故障測試儀通過向電纜發送脈沖信號，并分析反射波形來確定故障點的位置。聲磁同步定點儀通過測量電磁波和聲波的傳播時間差，提高了故障定位的精度。在實際應用中，選擇合適的測試方法和儀器，并注意影響測試精度的因素，才能保證故障定位的準確性。
