應用PWM脈寬調制技術
大功率IGBT器件
紋波系數≤0.5%
LDZGF一體式直流高壓發生器是根據中國最新電力行業標準DL/T848.1-2004《高壓試驗裝置通用技術條件 第1部分:直流高壓發生器》設計制造的新一代便攜式高壓檢測儀器,專門用來檢測電力器件的電氣絕緣強度和泄漏電流。
LDZGF一體式直流高壓發生器采用高頻倍壓電路,應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術,提高電源調整率和負載調整率,使電壓穩定度高,紋波小。使用進口大功率IGBT器件及其驅動技術,消除開關干擾,實現直流高壓發生器的高品質和便攜性。選用進口高頻高壓整流二極管,使倍壓筒更加小巧輕便,提升整機效率。根據EMI電磁干擾和EMC電磁兼容理論,采用屏蔽、隔離和接地等措施,提升整機安全性,并能承受額定電壓放電而不損壞。儀器保護功能齊全,具有零位保護、過壓保護、過流保護、擊穿保護,保護電路選用納秒級專用傳感器,動作迅速可靠,有效保障人身及設備安全。過壓整定選用數字撥碼開關,操作簡單并具有較高的整定精度。增設智能高精度0.75U功能按鈕,利于氧化鋅避雷器的測試。

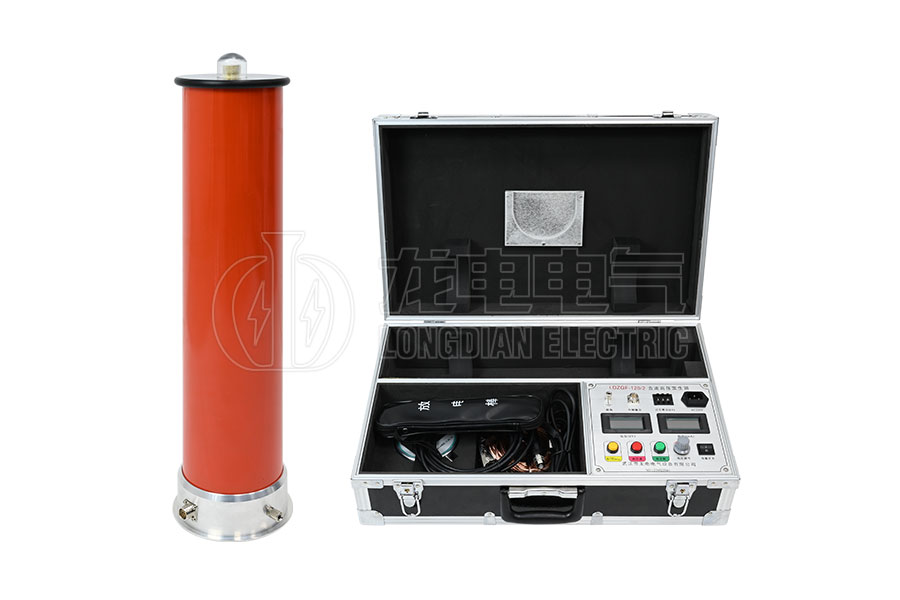

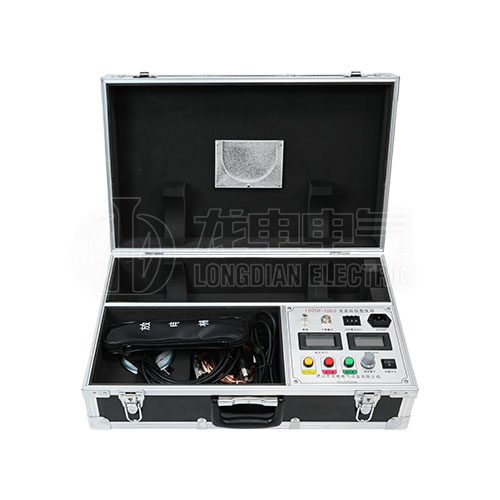

LDZGF一體式直流高壓發生器選用一體式設計方案:倍壓筒和主機放置在一個機箱內,結合最新科技、選用最新器件,實現體積小、功率大、重量輕、操作方便、安全可靠、電源輸出質量高等優點,是高壓測試行業的理想測試儀器。
產品別稱:一體式直流高壓發生器、直高發、高壓發生器、中頻直流高壓發生器
規格 技術參數 | 60/2 | 60/3 | 60/5 | 120/2 | 120/3 | 120/5 | |||
額定電壓(kV) | 60 | 60 | 60 | 120 | 120 | 120 | |||
額定電流(mA) | 2 | 3 | 5 | 2 | 3 | 5 | |||
額定功率(W) | 120 | 180 | 300 | 240 | 360 | 600 | |||
機箱重量 | 3.5 | 3.5 | 3.5 | 4 | 4 | 4 | |||
倍壓重量 | 6 | 6 | 6 | 7 | 7 | 7 | |||
倍壓高度 | 440 | 440 | 440 | 535 | 535 | 535 | |||
電壓測量精度 | 數顯表 ±(1.5%讀數±2個字) | ||||||||
電流測量精度 | 數顯表 ±(1.5%讀數±2個字) | ||||||||
波紋系數 | ≤0.5% | ||||||||
電壓穩定度 | 隨機波動,電源電壓變化±10%時≤1% | ||||||||
過載能力 |
空載電壓可超出額定電壓10%使用10分鐘 最大充電電流為1.25倍額定電流 | ||||||||
電源 | 單相交流50HZ 220V±10% | ||||||||
工作方式 | 間斷使用 | ||||||||
一次連續時間最長為10分鐘 | |||||||||
工作環境 | 溫度: 0~40℃ | ||||||||
相對濕度:室溫為25℃時不大于85%(無凝露) | |||||||||
海拔高度:1500米以下 | |||||||||

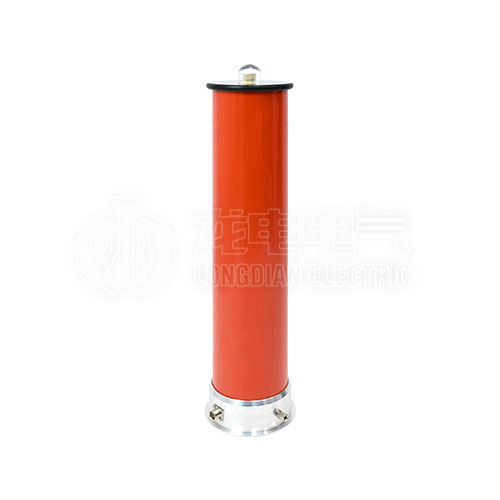

結構特點 | 環氧玻璃鋼電氣絕緣倍壓筒 | ||||||||
空氣絕緣、無泄漏之慮 | |||||||||
操作箱特點 |
高精度0.75UDC1mA單觸按鈕(精度≤2.0%) 最適合氧化鋅避雷器試驗 | ||||||||
過壓保護采用撥置,一目了然 | |||||||||

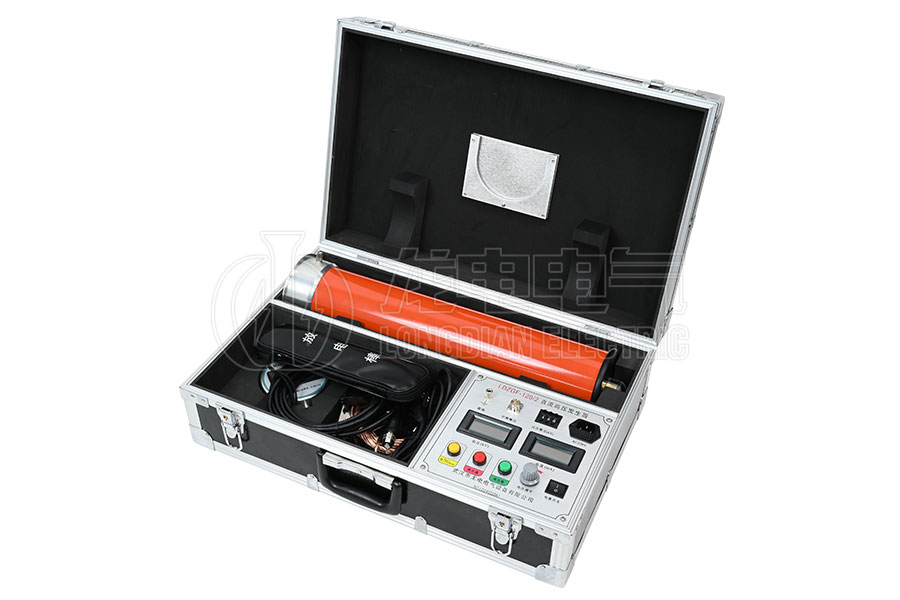

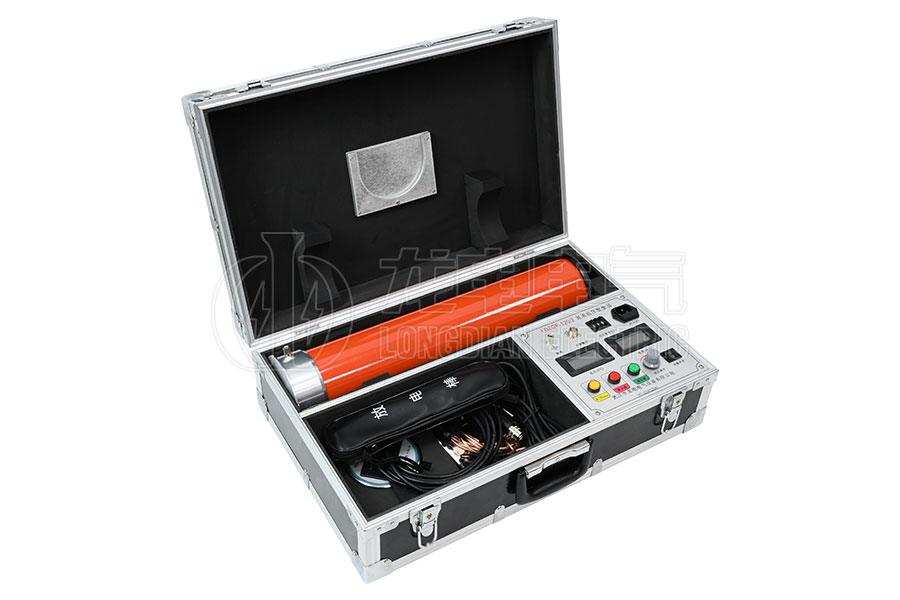

機箱倍壓放置一個鋁合金箱整機一手可提 |
1.一體式直流高壓發生器機箱采用鋁合金機箱。
2.一體式直流高壓發生器采用中頻倍壓電路,應用PWM脈寬調制技術和大功率IGBT器件。
3.采用電壓大反饋,輸出電壓穩定度高,紋波系數≤0.5%。
4.一體式直流高壓發生器全量程平滑調壓,電壓調節精度好,調節精度≤0.5%,穩定度≤1%,電壓電流誤差±(1.5%±2個字),電流誤差±(1.5%±2個字)。
5.升壓電位器零起升壓。
6. 0.75UDC1mA功能按鈕,方便氧化鋅避雷器試驗,精度±(1.5%±2個字)。
7.過壓保護采用拔碼設定,一目了然,誤差±2%。
8.倍壓采用新型材料,輕巧、堅固。外表涂特種絕緣材料,電氣性能好,防潮能力強。
