交流定位-直連輸出
交流定位-外接升壓器輸出
直流定位(高/低過渡電阻接地及弧光接地)
LDDL-III架空線路故障定位裝置,適用于6-35kV架空線路故障的定位,能夠解決低阻故障,高阻故障,弧光接地故障以及相間短路故障等多種故障類型。提供了一整套完整的架空線故障定位解決方案,集成故障診斷、交流定位、直流定位、直流耐壓、交流耐壓四種功能。創新的交流定位模式,對于低阻故障,在線路正下方檢測特征信號, 無須登桿掛接傳感器,具有操作簡單,使用方便的特點。對于安裝有智能開關(存在接地PT)線路發生的高阻故障,采用交流定位+升壓器的方式,無需解除PT。發射機內置大容量鋰電池,方便使用和攜帶。

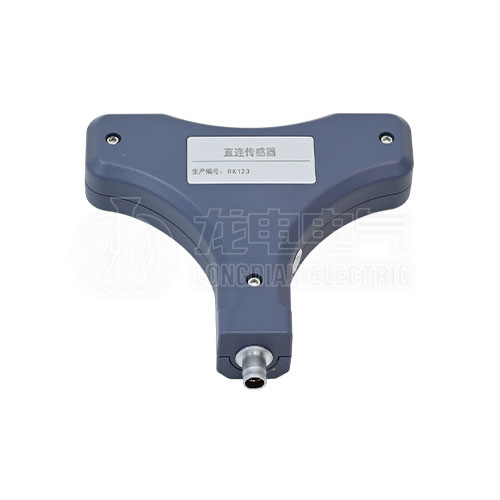

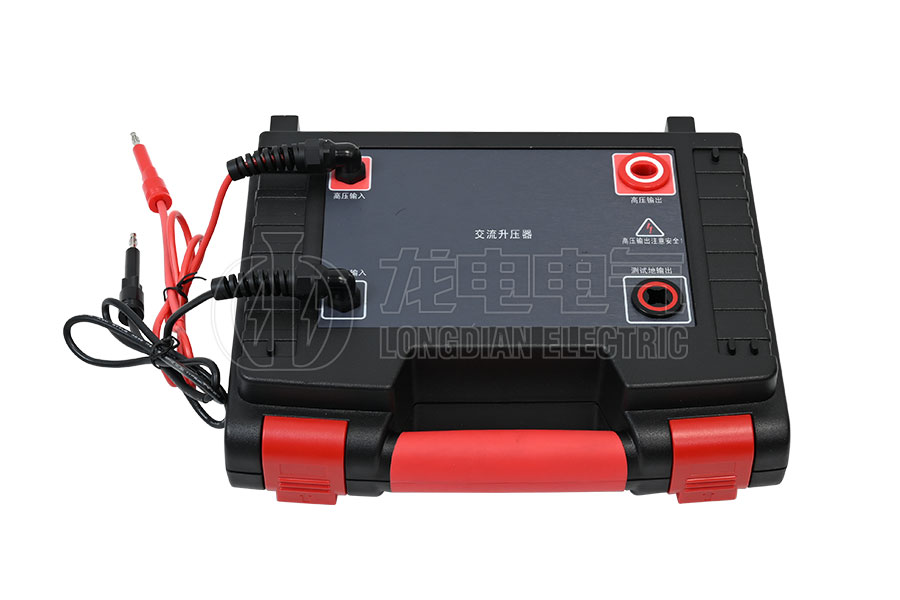

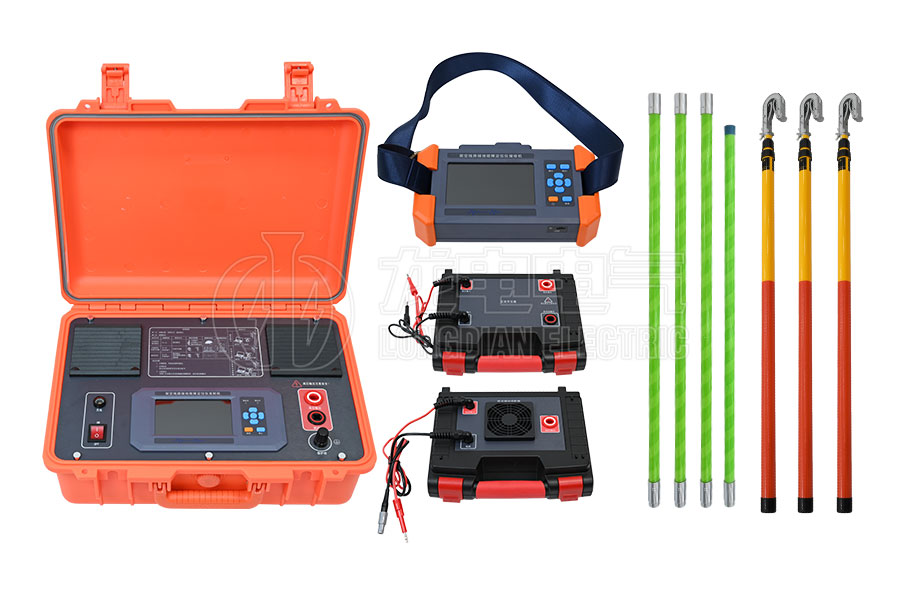

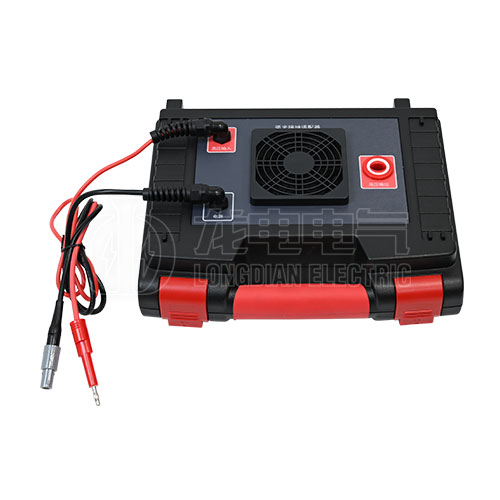

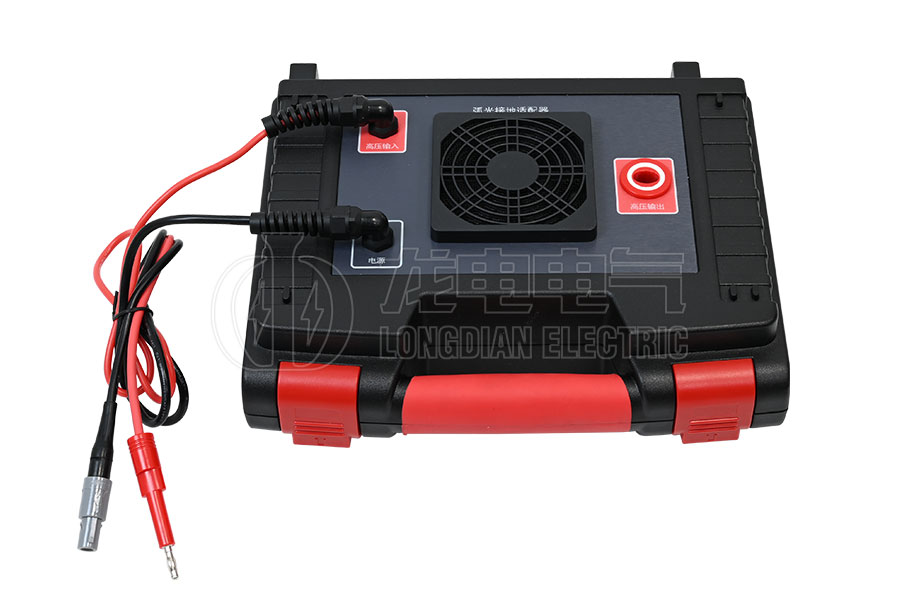

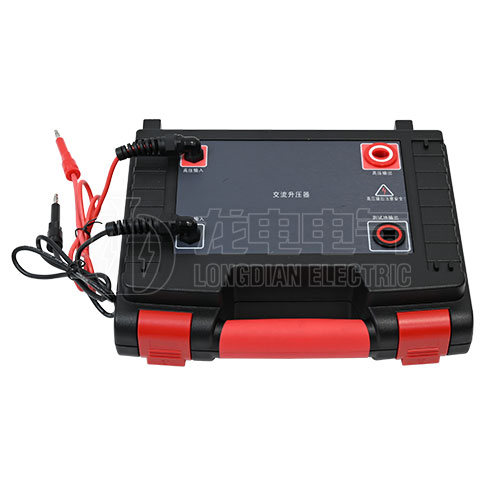

LDDL-III架空線路故障定位裝置主要由發射機、接收機、交流升壓器,直連傳感器、懸掛傳感器、弧光接地適配器及附件組成。
產品別稱:小電流接地系統單相接地故障測試儀,架空線接地故障定位儀,架空線路接地故障定位儀,架空線小電流接地故障定位儀

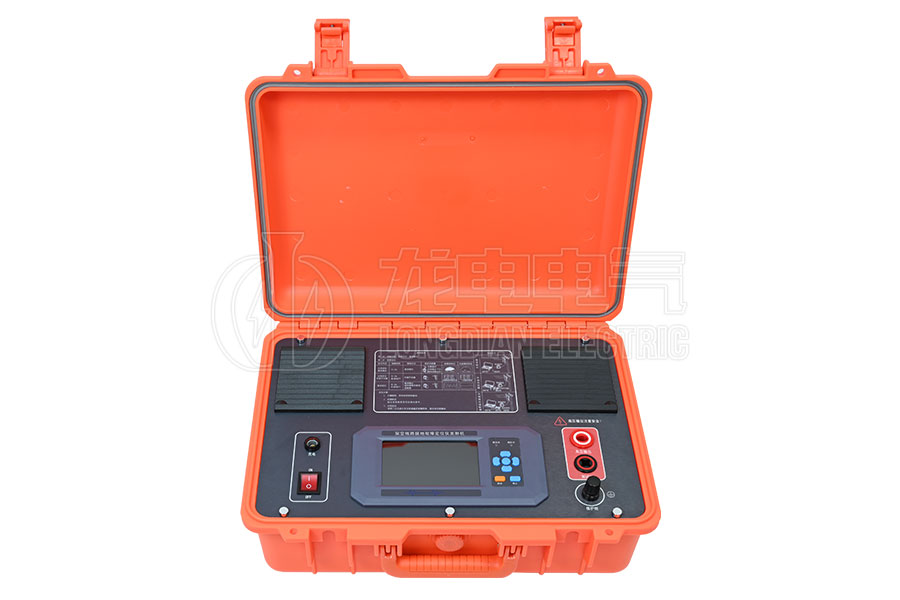

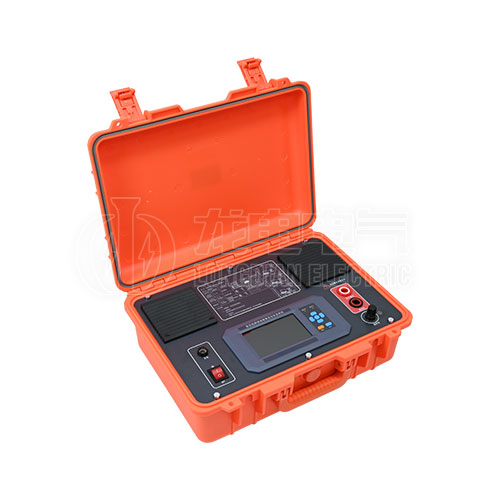

發射機 | ||
工作方式 | 故障診斷、交流定位、直流定位、交流耐壓、直流耐壓 | |
故障診斷 | 電阻測量 | 量程:600MΩ;精度:±10% |
電容測量 | 量程:最大10uF;精度:±20% | |
交流定位 | 輸出頻率 | 20Hz異頻 |
輸出方式 | 限功率恒流輸出 | |
輸出電流 | 直連輸出:200mA;外置升壓器輸出:33mA | |
輸出電壓 | 直連輸出:峰值560V 外置升壓器輸出:峰值3.4kV | |
直流定位 | 輸出頻率 | 脈動1Hz |
輸出方式 | 限功率恒流輸出 | |
輸出電流 | 70mA | |
輸出電壓 | DC8kV | |
交流耐壓 | 輸出電流 | 最大33mA |
輸出電壓 | 外置升壓器輸出:峰值5kV | |
最大功率 | 100W | |
直流耐壓 | 輸出電流 | 最大70mA |
輸出電壓 | DC8kV | |
最大功率 | 400W | |
保護功能 | 過熱保護、過流保護,欠壓關機,自動放電,2小時無操作自動關機。 | |
顯示方式 | 800×480高亮彩色液晶顯示 | |
電源 | 內置480WH鋰電池組 | |
充電器電源 | 輸入:AC220V 50~60Hz 輸出:54.6V,2A | |
體積 | 450mm×240mm×270mm | |
重量 | 13kg |

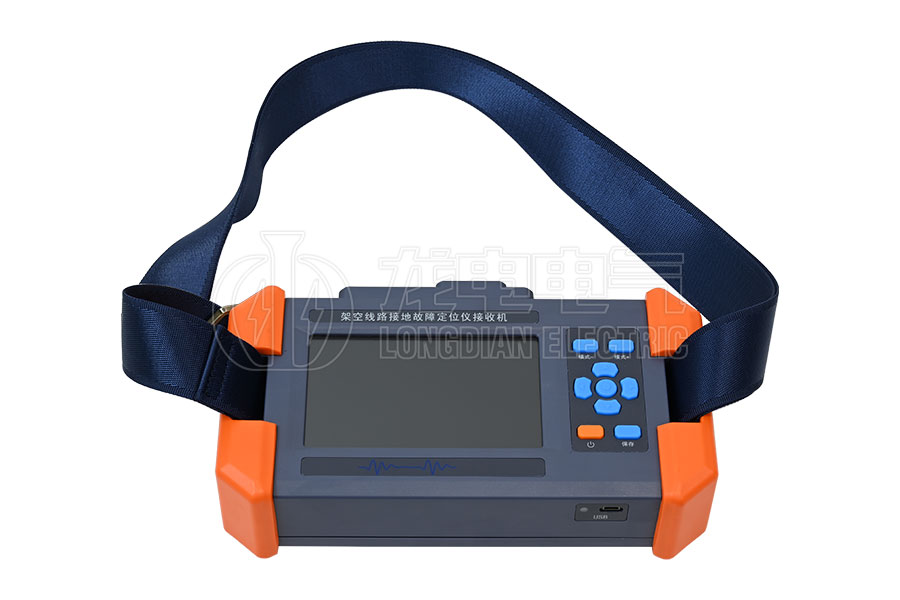

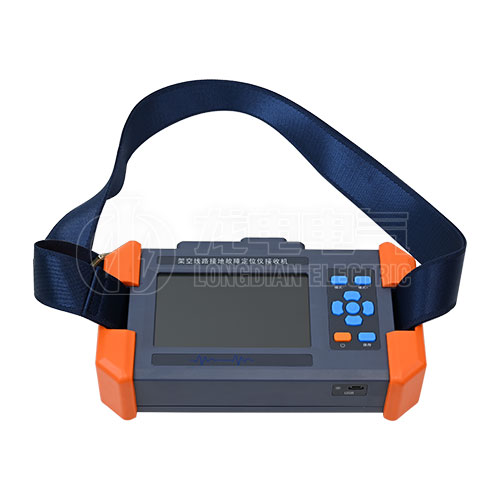

接收機&懸掛傳感器 | |
工作方式 | 交流定位、直流定位 |
數據記憶 | 具有數據保存記錄功能。 |
直流無線傳感器 接收機間通信 | 2.4GHz,>100m |
顯示方式 | 接收機:800×480高亮彩色液晶顯示 |
電源 | 接收機:18650鋰電池標稱電壓3.7V,6700mAH 懸掛傳感器:可充電鋰電池3.7V,1500mAH |

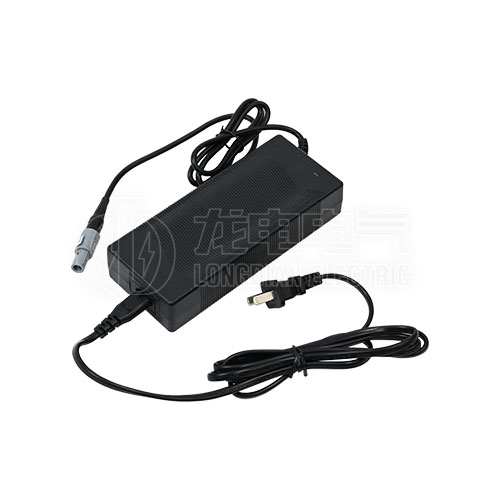

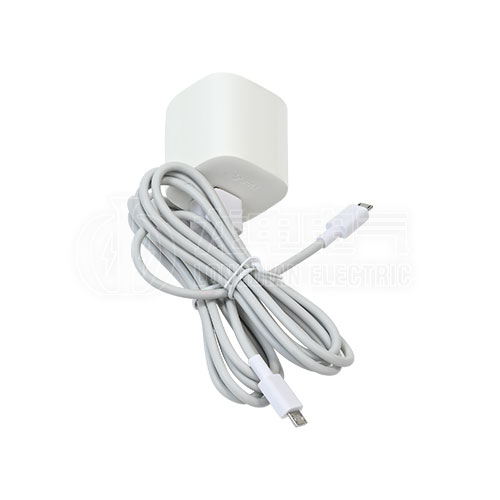

充電器 | 輸入AC100-240V,50/60Hz;輸出5V/2A |
體積 | 接收機:226mm×140mm×55mm 懸掛傳感器:185mm×140 mm ×50mm |
重量 | 接收機:0.9kg 懸掛傳感器:0.5kg |
◆ LDDL-III架空線路故障定位裝置用途:6-35kV 架空線路故障查找定位
◆ LDDL-III架空線路故障定位裝置集成故障診斷、交流定位、直流定位、交流耐壓、直流耐壓五種功能。
◆ 故障診斷
→ 指導合適的定位方法。
→線路絕緣電阻、電容測量。
◆ 交流定位-直連輸出(低過渡電阻接地):
→ 發射信號:大功率特種低頻交流信號主動注入。
→ 接收信號:沿線分段查找,無須登桿掛接傳感器。
→ 高效工作:無須登桿,極大提高測試效率,降低工作強度。
◆ 交流定位-外接升壓器輸出(線路存在接地PT,中過渡電阻接地):
→ 發射信號:大功率特種低頻交流信號主動注入。
→ 接收信號:沿線分段查找,需要登桿掛接傳感器。
→ 無需解除線路接地PT。
→ 創新的阻性電流含量和電流幅值比對,解決故障范圍更寬。
◆ 直流定位(高/低過渡電阻接地及弧光接地):
→ 發射信號:大功率脈動直流信號主動注入。
→ 接收信號:沿線分段查找,需要登桿掛接傳感器。
→ 全能定位模式,尤其解決弧光接地定位難題。
◆ 直流耐壓和交流耐壓
→ 故障修復后的驗收測試。
◆ 發射機具有停止自動放電功能,確保操作安全。
◆ 發射機具有過流保護、超溫保護功能。
◆ 發射機內置大容量鋰離子電池組,攜帶方便。
◆ 接收機采樣全數字化高靈敏度信號處理,判據明確直觀。
◆ 具有數據記憶功能,掉電不丟失,定點更方便。
