電纜故障如何做到精準定位

電纜故障的精準定位可以通過以下幾個主要步驟和方法實現：

一、故障類型判斷

1. 絕緣電阻測量

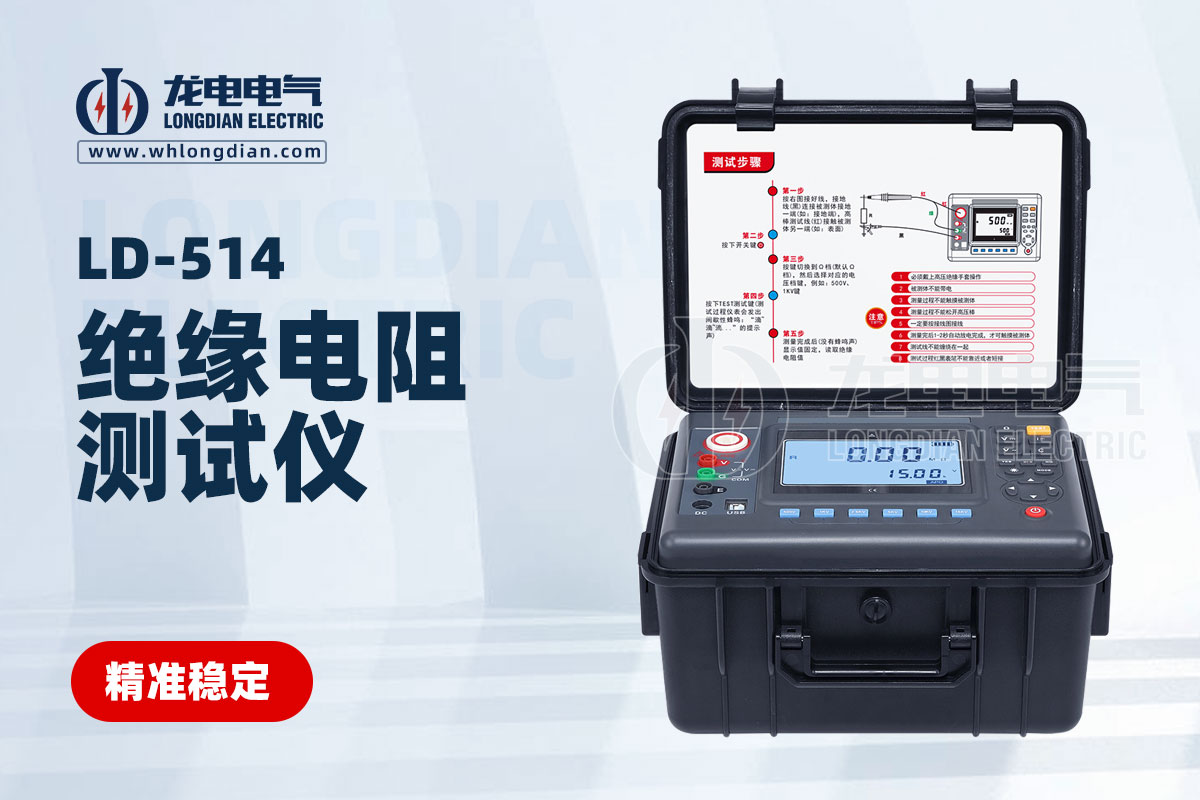

• 使用絕緣電阻測試儀，測量電纜各相之間以及相對地的絕緣電阻。如果絕緣電阻值過低（低于規定標準值），可能存在絕緣損壞故障。例如，對于 1kV 以下的電纜，絕緣電阻一般不應低于 10MΩ。

• 根據絕緣電阻的情況初步判斷故障是低阻（絕緣電阻幾乎為零，如電纜芯線直接短路）、高阻（絕緣電阻較高但低于標準值，如電纜受潮、局部絕緣老化等情況）還是閃絡性故障（在一定電壓下才會出現絕緣擊穿現象）。

2. 故障性質分析

• 對于低阻故障，可以采用電橋法進行定位。例如，使用雙臂電橋精確測量故障點到測試端的電阻值，再根據電纜的已知電阻參數（如單位長度電阻）計算出故障點的距離。

• 高阻故障和閃絡性故障，通常需要采用沖擊閃絡法或直流閃絡法將高阻或閃絡性故障轉化為低阻故障后再進行定位。

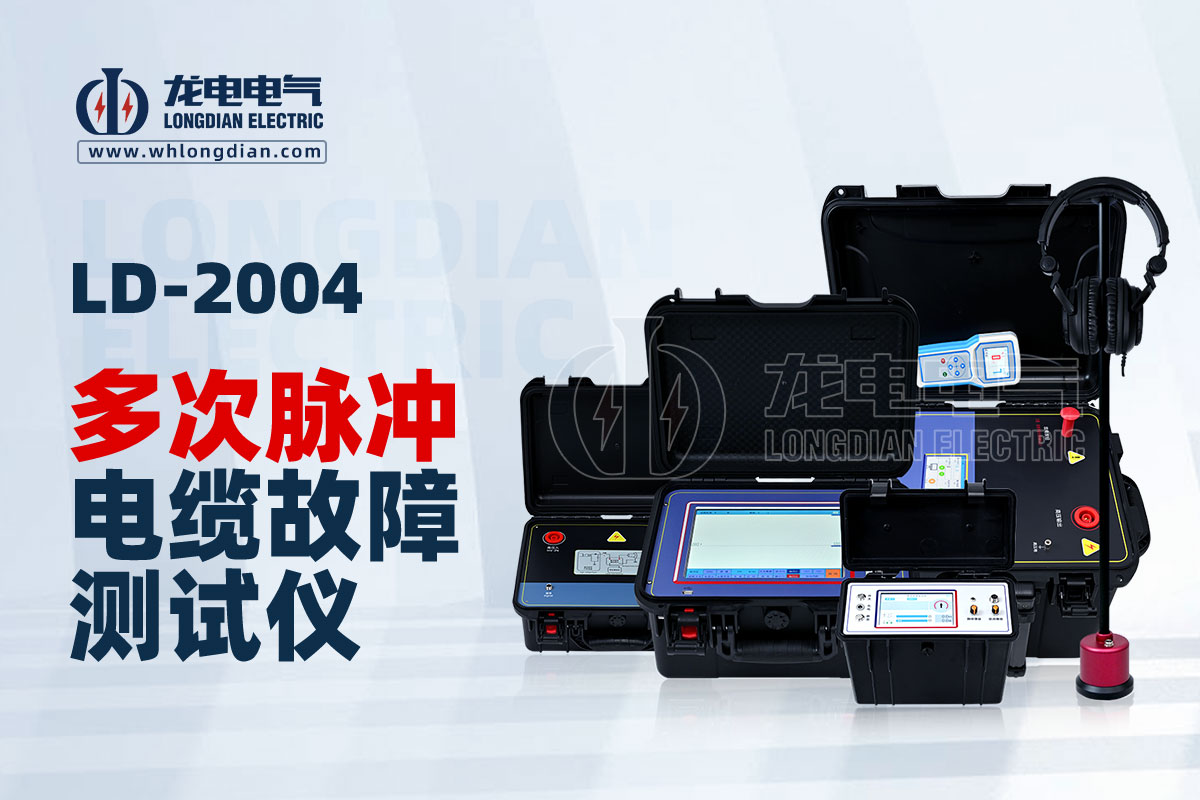

• 采用電纜故障測試儀，通過分析故障點反射回來的脈沖信號的波形、幅度等特征來判斷故障類型。例如，在脈沖反射法中，不同類型的故障（短路、斷路、低阻、高阻等）會在測試儀的屏幕上顯示出不同形狀的反射脈沖波形。

二、預定位方法

1. 脈沖反射法

• 向故障電纜注入低壓脈沖信號，該信號沿電纜傳播，當遇到故障點時會發生反射。

• 通過測量脈沖發射到反射回來的時間間隔，根據公式（其中是電纜中的波速，一般為光速的一定比例，不同類型電纜的波速可通過查閱資料或經驗獲取，如交聯聚乙烯電纜波速約為 172m/μs；是故障點到測試端的距離）計算出故障點的大致位置。

2. 沖擊閃絡法

• 對于高阻故障和閃絡性故障，向電纜施加高壓沖擊脈沖。

• 當故障點被擊穿產生閃絡時，會產生一個反射脈沖信號。通過測量從施加沖擊脈沖到接收到反射脈沖的時間，按照上述脈沖反射法的公式計算故障點的大致距離。

3. 聲磁同步法

• 先向故障電纜施加高壓脈沖使故障點放電產生聲音信號和磁場信號。

• 在地面上使用探頭同時接收聲音信號和磁場信號。由于磁場信號傳播速度快，聲音信號傳播速度慢（約為 340m/s），通過調整探頭位置，使聲、磁信號同時被接收到的點就是故障點的垂直上方位置，從而初步確定故障點的位置。

三、精確定位方法

1. 音頻感應法

• 對于低阻短路故障，向故障電纜中通入音頻電流（一般為 1kHz 左右）。

• 利用接收線圈在地面上沿電纜路徑移動，當接收到的音頻信號最強時，下方即為故障點位置。

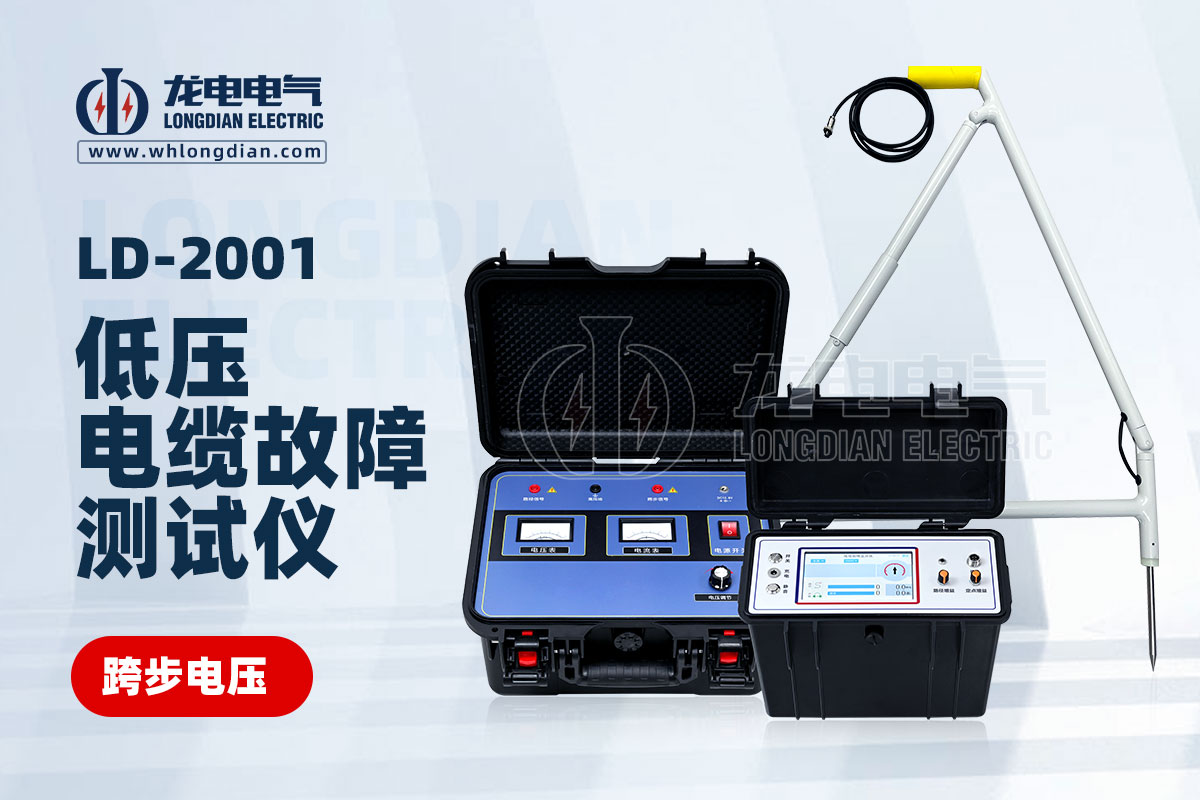

2. 跨步電壓法

• 對于電纜的單相對地故障，在故障相和地之間施加直流電壓。

• 在地面上，以故障點為中心，沿電纜走向兩側會形成跨步電壓分布。通過測量跨步電壓的變化情況，找到跨步電壓為零的點，該點即為故障點的位置。

3. 再次使用聲磁同步法精確定位

• 在預定位確定的大致區域內，再次使用聲磁同步法，通過更精確的設備和操作，縮小故障點的定位范圍，最終確定故障點的精確位置。例如，使用高靈敏度的聲音傳感器和磁場探測器，更準確地判斷聲磁信號的同步點。
